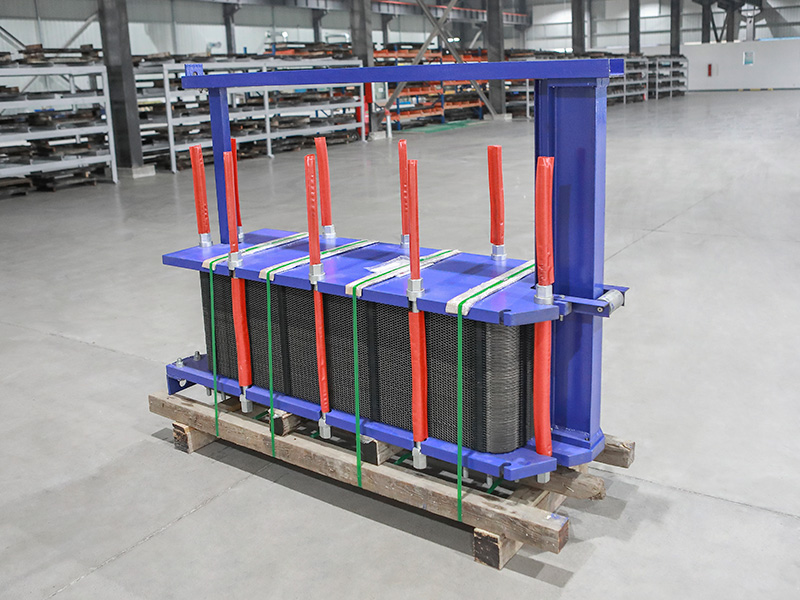

产品介绍
       板式换热器是由一系列具有一定波纹形状金属片叠装而成的一种高效换热器。各种板片之间形成薄矩形通道,通过板片进行热量交换。板式换热器是液-液,液-汽进行热交换的合适设备。它具有换热效率高,热损失小,结构紧凑轻巧,占地面积小,安装清洗方便,应用广泛,使用寿命长等特点。在相同压力损失情况下,其传热系数比例管式换热器高3-5倍,占地面积为管式换热器的三分之一,热回收率高。

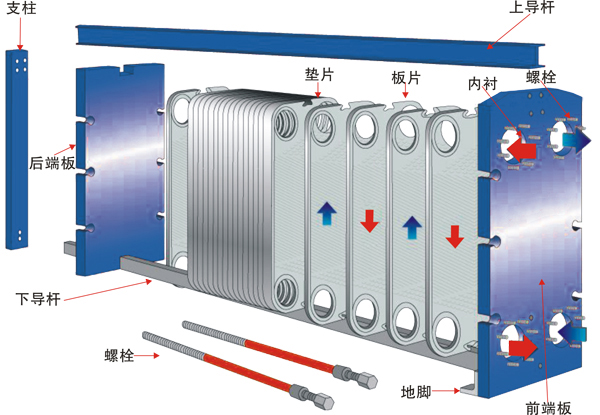

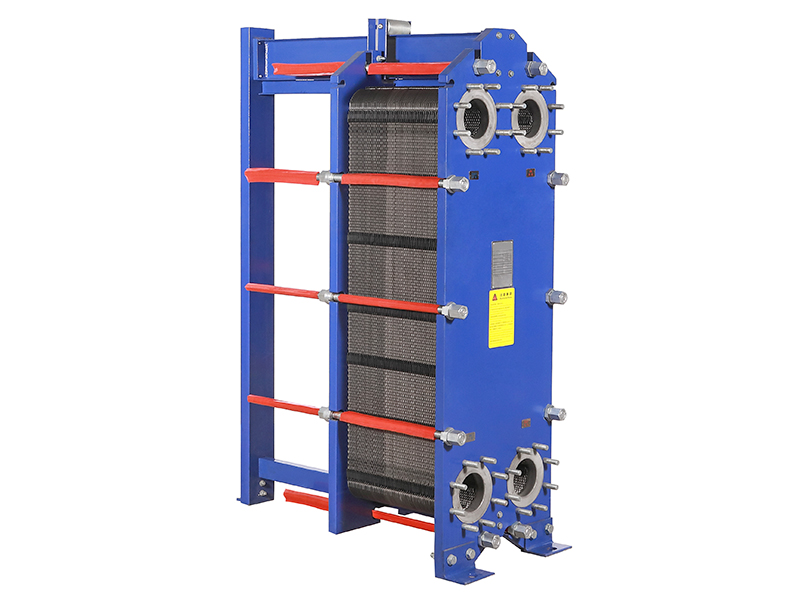

结构形式



加紧螺栓系统,让维护轻松

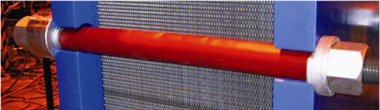

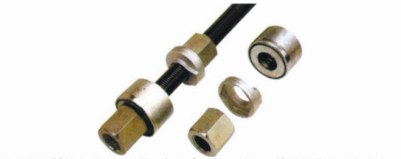

       夹紧螺栓系统由轴承盒系统、螺栓、锁紧系统三部分组成。轴承盒系统使螺栓能快速准确就位而且容易拧紧,锁紧系统能防止螺栓在拧紧时转动。螺栓是滚制加工制造并涂有防腐材料与润滑油,外罩塑料外套,重型六角螺母使整个拆装过程容易,而且夹紧螺栓可以从侧面拆卸与安装让拆卸便利,夹紧螺栓的设计利于拆卸。



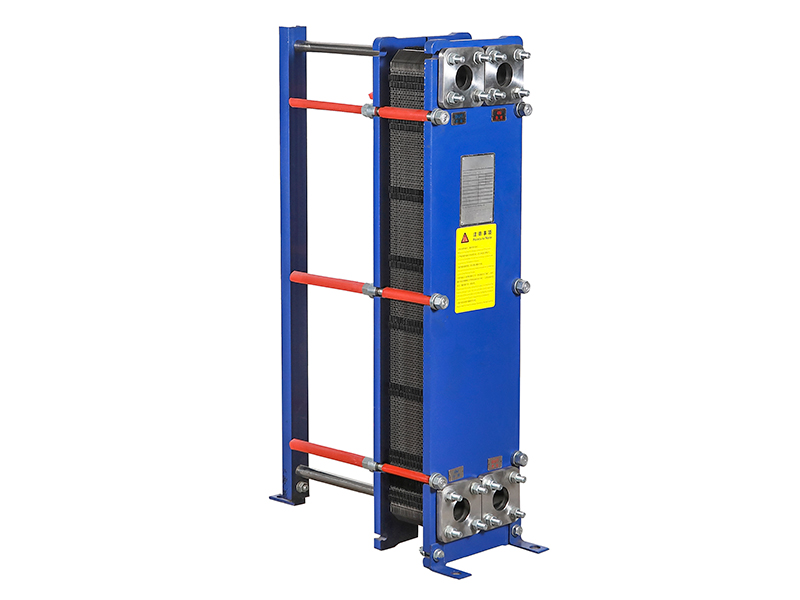

准确的多点定位系统,让维护简单

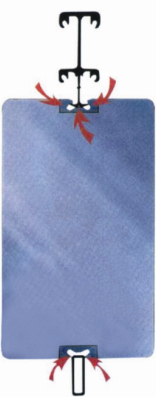

       可拆式板式换热器采用了精确的多点定位系统。角孔直径100mm以下型号的四角定位系统,让板片以上下导杆为轴心精确嵌合在一起。角孔直释150mm以上型号的五点定位系统,让板片的定位是以多个金属与金属接触点而确定,其中上导杆的接触点,可以防止板片上下移动,下导杆的接触点可限制板片不会左右移动。采用多点定位技术,让板片组既可以在导杆上没有阻力的前后移动,轻松简单的完成维护作业又可以在复装时让板片稻确嵌合,让垫片密封准确,丝毫不差,板片组达到完全复位。从而保证了换热器拆装后寿命刚久。而且具有多点定位系统的板式换热器只需要一个人,即使没有任何经验,用简单的工具就可轻易的拆装换热器。



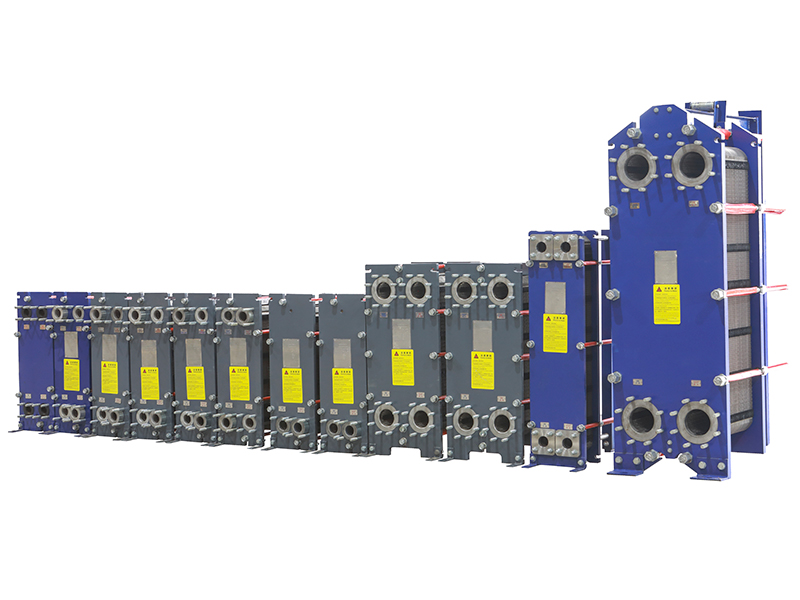

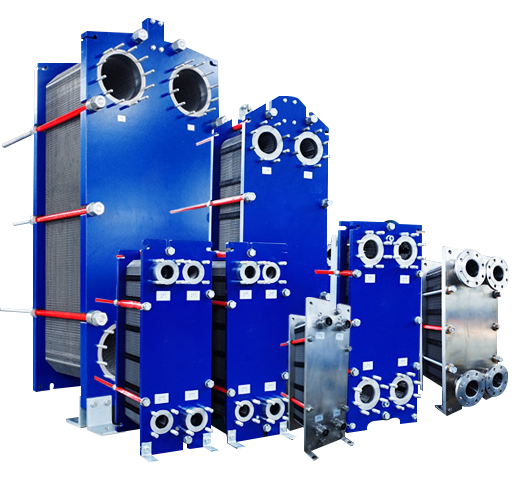

江苏冰克板式换热器部分产品型号
冰克6系列可拆板式换热器产品规格数据表
6系列产品型号 标准接
管口径
单板有效
换热面积
最大组
装片数
最大流量 板片厚度 产品高度 产品宽度 板片高度 板片宽度 角孔间距 夹紧尺寸
m³/h mm mm mm mm mm mm mm
BK25-601 DN32 0.094㎡ 320 15 0.5/0.6 790 190 739 125 668*60 N*(2.5+X)
BK25-602 DN32 0.04㎡ 80 15 0.5/0.6 480 180 429 125 357*60 N*(2.5+X)
BK20-603 DN50 0.11㎡ 80 36 0.5/0.6 737 245 643 193 553*100 N*(2.0+X)
BK30-604 DN50 0.10㎡ 60 36 0.5/0.6 737 245 642 192 553*100 N*(3.0+X)
BK20-605 DN50 0.19㎡ 280 36 0.5/0.6 920 320 747 248 640*140 N*(2.0+X)
BK30-606 DN50 0.18㎡ 200 36 0.5/0.6 920 320 747 248 640*140 N*(3.0+X)
BK20-607 DN50 0.33㎡ 280 36 0.5/0.6 1294 320 1148 248 1036*140 N*(2.0+X)
BK40-608 DN65 0.15㎡ 140 60 0.5/0.6 704 400 506 329 380*203 N*(4.0+X)
BK20-609 DN80 0.23㎡ 310 90 0.5/0.6 890 400 748 329 606*196 N*(2.0+X)
BK30-610 DN80 0.21㎡ 200 90 0.5/0.6 890 400 748 329 606*196 N*(3.0+X)
BK25-611 DN100 0.30㎡ 380 145 0.5/0.6 1084 470 871 371 719*225 N*(2.5+X)
BK40-612 DN100 0.28㎡ 270 145 0.5/0.6 1084 470 871 371 719*225 N*(4.0+X)
BK20-613 DN100 0.63㎡ 650 145 0.5/0.6 1881/1923 480 1499 371 1338*225 N*(2.0+X)
BK25-614 DN100 0.63㎡ 460 145 0.5/0.6 1881/1923 480 1499 371 1338*225 N*(2.5+X)
BK25-615 DN150 0.75㎡ 690 320 0.5/0.6 1815/1940 610/650 1498 498 1294*298 N*(2.5+X)
BK40-616 DN150 0.75㎡ 410 320 0.5/0.6 1815/1940 610/650 1498 498 1294*298 N*(4.0+X)
BK25-617 DN150 1.38㎡ 690 320 0.5/0.6 2752 610/637 2250 498 2035*288 N*(2.5+X)
BK20-618 DN200 1.13㎡ 680 570 0.5/0.6 2105 780 1749 621 1478*353 N*(2.0+X)
BK40-619 DN200 1.06㎡ 400 570 0.5/0.6 2105 780 1745 620 1478*353 N*(4.0+X)
BK30-620 DN200 1.11㎡ 680 570 0.5/0.6 2165/2105 780 1749 621 1478*353 N*(3.0+X)
BK40-621 DN200 0.45㎡ 290 570 0.5/0.6 1405 740 961 621 698*363 N*(4.0+X)
BK25-622 DN250/DN200 1.88㎡ 940 890 0.5/0.6 2595/2895 920 2246 746 1939*439 N*(2.5+X)
BK40-623 DN250/DN200 1.85㎡ 630 890 0.5/0.6 2595/2895 920 2246 746 1939*439 N*(4.0+X)
BK33-624 DN300/DN350 2.30㎡ 720 1300 0.5/0.6 2882/3082 1150/1170 2245 995 1842*596 N*(3.3+X)
BK33-625 DN300/DN350 2.32㎡ 910 1800 0.5/0.6 2875 1174 2757 998 2336*578 N*(3.3+X)
BK25-626 DN350/DN300 2.70㎡ 1360 1800 0.5/0.6 3210 1154 2598 998 2177*578 N*(2.5+X)
BK33-627 DN350/DN300 1.56㎡ 910 1800 0.5/0.6 2375 1174 2257 998 1433*578 N*(3.3+X)
备注:
1、以上产品数据仅供参考,准确产品数据以我公司出具的产品设计书与产品图纸为准。
2、以上产品为我公司主推产品系列,我公司还可提供其他的多款型号产品,产品详细数据请联系我公司技术部进行咨询。

冰克8系列可拆板式换热器产品规格数据表
8系列产品型号 标准接
管口径
单板有效
换热面积
最大组
装片数
最大流量 板片厚度 产品高度 产品宽度 板片高度 板片宽度 角孔间距 夹紧尺寸
m³/h mm mm mm mm mm mm mm
BK26-801 DN32 0.05㎡ 80 15 0.5/0.6 570 180 550 129 480*61 N*(2.6+X)
BK30-802 DN50 0.15㎡ 100 36 0.5/0.6 920 290 780 212 691*118 N*(3.0+X)
BK33-803 DN80 0.30㎡ 200 90 0.5/0.6 1178.5 425 999 337 868*212 N*(3.3+X)
BK39-804 DN80 0.30㎡ 270 90 0.5/0.6 1178.5 425 999 337 868*212 N*(3.9+X)
BK39-805 DN100 0.46㎡ 270 145 0.5/0.6 1440 425 1400 425 1227*257 N*(3.9+X)
BK32-806 DN100 0.30㎡ 340 145 0.5/0.6 1110 540 897 445 707*262 N*(3.2+X)
BK32-807 DN100 0.52㎡ 470 145 0.5/0.6 1515/1547 540 1303 445 1113*262 N*(3.2+X)
BK32-808 DN100 0.76㎡ 480 145 0.5/0.6 1953 540 1709 445 1519*262 N*(3.2+X)
BK32-809 DN150 0.62㎡ 490 320 0.5/0.6 1507/1606 640 1320 541 1092*314 N*(3.2+X)
BK32-810 DN150 0.96㎡ 590 320 0.5/0.6 2086 640 1800 541 1572*314 N*(3.2+X)
BK32-811 DN250 1.10㎡ 550 890 0.5/0.6 2110 895 1736 745 1406*420 N*(3.2+X)
BK32-812 DN250 1.70㎡ 590 890 0.5/0.6 2704 895 2330 745 2000*420 N*(3.2+X)
BK32-813 DN350 1.74㎡ 690 1800 0.5/0.6 2524 1136 2140 995 1692*559 N*(3.2+X)
BK32-814 DN350 1.70㎡ 690 1800 0.5/0.6 3113 1136 2477 995 2029*559 N*(3.2+X)
BK32-815 DN500 2.40㎡ 1250 3600 0.5/0.6 3257 1415 2503 1242 1898*712 N*(3.2+X)
BK50-816 DN100 0.52㎡ 390 145 0.8 1712 535 1406 432 1227*257 N*(5.0+X)
BK12-817 DN200 1.00㎡ 400 570 1.0 2205 760 1759 665 1526*404 N*(12.0+X)
备注:
1、以上产品数据仅供参考,准确产品数据以我公司出具的产品设计书与产品图纸为准。
2、以上产品为我公司主推产品系列,我公司还可提供其他的多款型号产品,产品详细数据请联系我公司技术部进行咨询。

冰克1系列可拆板式换热器产品规格数据表
1系列产品型号 标准接
管口径
单板有效
换热面积
最大组
装片数
最大流量 板片厚度 产品高度 产品宽度 板片高度 板片宽度 角孔间距 夹紧尺寸
m³/h mm mm mm mm mm mm mm
BK20-101 DN50 0.20㎡ 280 36 0.5/0.6 970 320 797 248 690*140 N*(2.0+X)
BK30-102 DN50 0.19㎡ 200 36 0.5/0.6 970 320 797 248 690*140 N*(3.0+X)
BK25-103 DN100 0.32㎡ 380 145 0.5/0.6 1134 470 921 371 769*225 N*(2.5+X)
BK40-104 DN100 0.30㎡ 270 145 0.5/0.6 1134 470 921 371 769*225 N*(4.0+X)
BK25-105 DN150 0.79㎡ 690 320 0.5/0.6 1865/1990 610/650 1548 498 1344*298 N*(2.5+X)
BK40-106 DN150 0.79㎡ 410 320 0.5/0.6 1865/1990 610/650 1548 498 1344*298 N*(4.0+X)
BK40-107 DN150 0.55㎡ 410 320 0.5/0.6 1418/1543 610/650 1100 496 897*298 N*(4.0+X)
BK20-108 DN200 1.14㎡ 680 570 0.5/0.6 2155 780 1795 620 1528*353 N*(2.0+X)
BK40-109 DN200 1.11㎡ 400 570 0.5/0.6 2155 780 1795 620 1528*353 N*(4.0+X)
BK40-110 DN250/DN200 0.81㎡ 630 890 0.5/0.6 1669/1815 920/927 2246 746 1013*439 N*(4.0+X)
备注:
1、以上产品数据仅供参考,准确产品数据以我公司出具的产品设计书与产品图纸为准。
2、以上产品为我公司主推产品系列,我公司还可提供其他的多款型号产品,产品详细数据请联系我公司技术部进行咨询。



应用领域/场合
       适用于蒸汽/液体常规介质热交换,液体/液体常规介质热交换,温度小于150摄氏度,压力小于2.0MPa的领域应用。
       板式换热器已应用于冶金,矿山,石油,化工,电力,医药,食品,化纤,造纸,轻纺,船舶,供热等部门,可用于加热,冷却,蒸发,冷凝,杀菌消毒,余热回收等各种情况。
       太阳能利用行业:参与太阳能集热板中传热介质乙二醇等防冻液热量交换过程,以达到利用太阳能目的。
       化学工业:制造氧化钛,酒精发酵,合成氨,树脂合成,制造橡胶,冷却磷酸,冷却甲醛水,碱炭工业,电解制碱。
       钢铁行业:冷却淬火油,冷却电镀用液,冷却减速器润滑油,冷却轧制机,拉丝机冷却液。
       冶金行业:铝酸盐母液的加热和冷却,冷却铝酸钠,炼铝轧机润滑油冷却。
       机械制造业:各种淬火液冷却,冷却压力机,工业母机润滑油,加热发动机用油。
       食品工业:制盐,乳品,酱油,醋的杀菌,冷却,动物植物油加热,冷却,啤酒生产中啤酒,麦芽汁的加热冷却,制糖,明胶浓缩,杀菌冷却,制造谷氨酸钠。
       纺织工业:各种废液热回收,沸腾磷化纤维的冷却,冷却粘胶液,醋酸和醋酸酐的冷却,冷却碱水溶液,粘胶丝的加热和冷却。
       造纸工业:冷却黑液,漂白用盐,碱液的加热,冷却,玻璃纸废液的热回收,加热蒸煮酸,冷却氢氧化钠水溶液,回收漂白纸张的废液,排气的凝缩,预热浓缩纸浆似的废液。
       集中供暖:热电厂废热区域供暖,加热生活用水,锅炉区域供暖。
       油脂工业:加热冷却合成洗涤剂,加热鲸油,冷却植物油,冷却氢氧化钠,冷却甘油,乳化油。
       电力工业:发电机轴泵冷却,变压器油冷却。
       船舶:柴油机,中央冷却器,卸套水冷却器,活塞冷却器,预热器,海水淡化系统(包含多级及单级)。
       海水养殖育苗行业:配套锅炉给育苗海水升温以节约煤炭的使用,从而节能环保提高效率。
       其他:医药,石油,建陶,玻璃,水泥,地热利用等。
